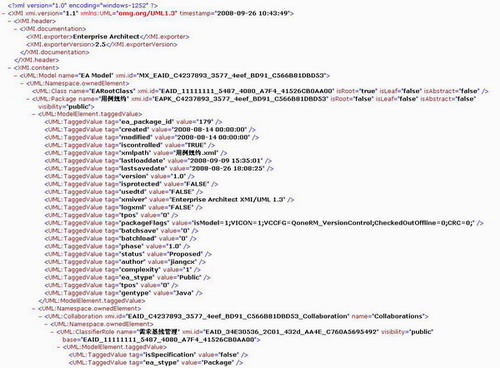

图1：ea导出的xml格式的文件

图2：程序整体解析过程

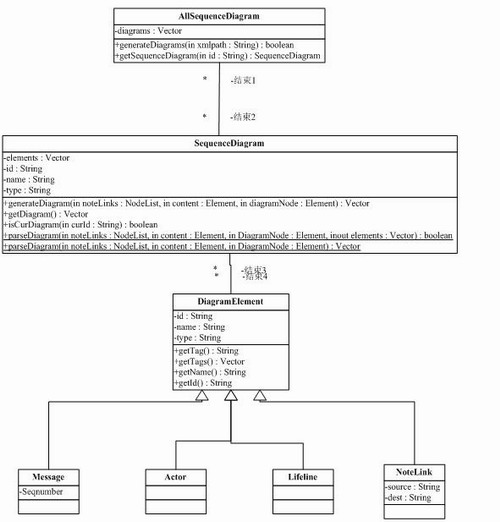

图3：序列图解析过程类图

　　本成果是一个解析ea（enterprise architect）中uml元素的工具。enterprise architect是一个全面的uml分析和设计工具，覆盖从采集需求到分析过程、设计模块、测试和维护的软件开发。ea导出的xml文件包含全部uml元素的信息，因此，实现ea中uml元素的解析就能够将ea中uml信息转换为任意格式。本成果主要解析：用例图（use case diagram）、活动图（activity diagram）和顺序图（sequence diagram）。根据ea导出的xml文件存储特点，分别对三种uml图进行解析。本成果在输出部分，预留出几种不同的接口，便于程序的扩展。同时，本成果开发过程中将模块独立化，使得程序具有很好的稳定性，为以后维护提供强有力的支持。
